摘要：文章以實際工程為(wei) 例，介紹了集辦公、酒店、公寓為(wei) 一體(ti) 的超高層建築火災自動報警係統的設計，從(cong) 超高層建築的特點、工程概況、火災自動報警係統和消防聯動係統的構成、火災應急廣播的設置，以及消防專(zhuan) 用電話的設置方法等，詳細介紹了火災自動報警係統在超高層項目中的設計思路。

關(guan) 鍵詞：高層建築消防係統火災自動報警係統消防聯動係統

隨著經濟的飛速發展，城市土地日益稀缺，超高層建築的建設成為(wei) 未來社會(hui) 發展的趨勢。高層建築結構和功能日趨複雜，建築物內(nei) 部的電氣設備越來越多，加大了引發電氣火災的安全隱患，這對高層建築電氣火災防火設計提出了更高的要求。

據統計顯示，近年來每年電氣火災發生的比例占總火災比例的31%以上，給人們(men) 的生命財產(chan) 安全造成巨大損失。超高層建築內(nei) 部結構複雜、樓層高、消防救援困難，必須建立完善的火災自動報警係統，才能及時發現火情，快速響應，爭(zheng) 取寶貴的逃生和救援時間，最大程度地降低火災造成的傷(shang) 害，保證人們(men) 生命財產(chan) 安全。

本文以某綜合體(ti) B1、B3、B4組團（世界貿易中心）項目為(wei) 例，結合GB50116《火災自動報警係統設計規範》和GB50045《高層民用建築設計防火規範》，探討當前在超高層建築中消防係統的設計。

一、工程概況與(yu) 設計要點

（一）工程概況

（1）某綜合體(ti) B1、B3、B4組團（世界貿易中心）項目A樓建築麵積200000m2，地下建築麵積52000m2，建築高度382m（指室外地麵至樓上停機坪頂點高度），建築規模包含50層高的辦公區域、有330個(ge) 房間的五星級酒店、5層豪華公寓（10套），地上77層（最高），地下2層。整個(ge) 項目人防工程位於(yu) B1地塊。

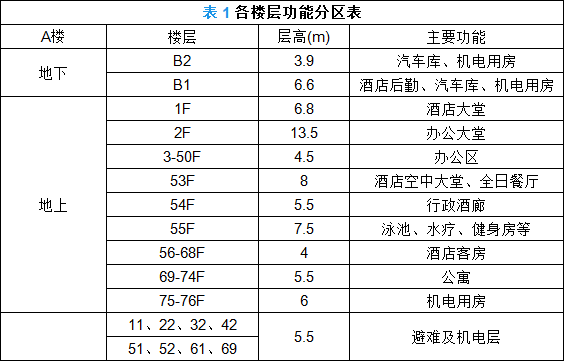

（2）A樓各層實用功能分區見表1。

（二）消防係統

該工程的消防係統設計，包括火災自動報警係統、消防聯動控製係統、消防應急廣播、消防專(zhuan) 用電話、消防控製室圖形顯示裝置。

二、需求分析與(yu) 設計定位

（一）係統形式選擇

該工程為(wei) 超高層多功能民用公共建築，耐火等級地下一級，地上一級。火災自動報警采用智能二總線係統，係統形式為(wei) 控製中心報警係統。各服務對象由消防控製室管理（接收火災報警信號和進行聯動或手動操作），消防控製室能集中監測火災報警部位信號和聯動控製狀態信號。

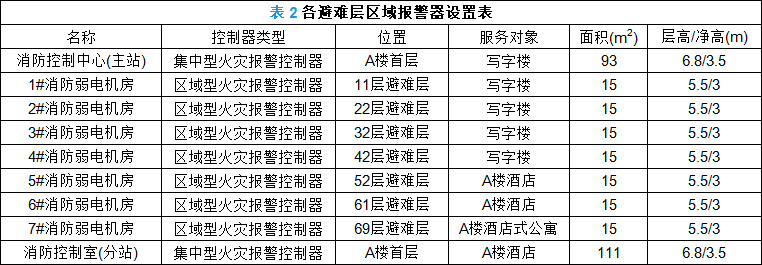

該工程功能劃分為(wei) 辦公、酒店、酒店式公寓三大部分。考慮之後的管理方便，在首層設置辦公消防控製室和酒店消防控製室，並分別設置兩(liang) 套火災報警係統。在每個(ge) 避難層的消防弱電機房放置區域火災報警控製盤（見表2）。

（二）報警區域的劃分

報警區域的劃分主要是為(wei) 了迅速確定報警及火災發生的部位，並解決(jue) 消防係統設計的聯動問題。發生火災時，發生火災的防火分區及相鄰的防火分區消防設備能聯動啟動，而且這些設備需要協調工作。

A樓地下層包括地下一層、地下一層夾層、地下二層，分為(wei) 多個(ge) 防火分區，麵積在1000m2到2000m2不等，應將酒店和辦公的防火分區分開。按功能和麵積，將1至2個(ge) 防火分區劃分為(wei) 一個(ge) 報警區域。地上一層至77層，按避難層劃分為(wei) 8個(ge) 報警區域。為(wei) 了便於(yu) 監視和管理，每個(ge) 避難層的消防弱電機房設置一台區域火災報警控製器。

三、係統設計

（一）火災自動報警控製係統

1.火災探測器的選擇和設置

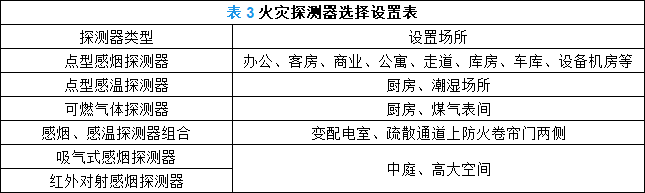

根據表3的選擇和設置原則，對樓內(nei) 不同的功能分區選擇相應的火災探測器。

2.火災報警控製器

火災報警控製器應能向火災探測器提供穩定的工作電源，監視探測器及係統自身的工作狀態、報警狀態、屏蔽狀態、故障狀態等信息，接收、轉換、處理火災探測器輸出的報警信號，發出聲光報警，指示、存儲(chu) 報警的具體(ti) 部位及時間，執行相應控製等功能；並應能控製火災聲光警報器啟動和停止。

在疏散通道及出入口設置帶電話插口的手動火災報警按鈕。

每個(ge) 報警區域內(nei) ，以一個(ge) 防火分區為(wei) 一個(ge) 環路，將本區域內(nei) 的火災探測器、手動報警按鈕接入區域報警火災控製器中，其中每一總線回路連接設備的總數不超過200點，且應留有不少於(yu) 額定容量10%的餘(yu) 量。

（二）消防聯動控製係統

消防聯動控製係統接收火災報警控製器發出的火災報警信號，按預設邏輯完成各項消防功能的控製。需要火災自動報警係統聯動控製的消防設備，其聯動觸發信號應采用兩(liang) 個(ge) 獨立的報警觸發裝置報警信號的“與(yu) ”邏輯組合。應能顯示消防係統及設備的狀態信息，並將信息傳(chuan) 輸到消防控製室圖形顯示裝置；應具有手動和自動控製功能。每一聯動總線回路連接設備的總數不超過100點，且應留有不少於(yu) 額定容量10%的餘(yu) 量。

1.消防水係統設計

由於(yu) 超高層建築的高度比較高，建築功能也多樣化，對消防水係統管路的設計相對複雜，而且供水設計中的分區比較多，管道受壓力大，在水泵運行中會(hui) 出現超壓的狀況，易引發管道破裂損壞。工程中一般采用常高壓消防係統和臨(lin) 高壓消防係統結合的處理方式。

（1）消火栓滅火係統

在每個(ge) 消火栓內(nei) 設置手動啟泵按鈕，並安裝可以顯示主泵運行狀況的指示燈，在發生火情時，相關(guan) 人員按下啟泵按鈕，消防控製室內(nei) 的報警與(yu) 聯動控製裝置接收到啟泵按鈕發出的一對一信號，主泵運行，狀態信號返送回指示燈。

管網壓力主要通過壓力開關(guan) 和氣壓罐自動控製增壓泵實現，消防控製室內(nei) 顯示消防水泵電源的工作狀態、消防水泵（穩壓或增壓泵）的啟、停狀態和故障狀態，並顯示消火栓按鈕的正常工作狀態、動作狀態和位置等信息，以及消防水箱（池）最低水位信息和管網最低壓力報警信息。

消火栓泵的起泵方式：包括消火栓按鈕和動作信號與(yu) 該消火栓按鈕所在區域內(nei) 的報警信號為(wei) 聯動信號；出水幹管上的壓力開關(guan) 動作信號連鎖控製消火栓泵；高位水箱出水管上的流量開關(guan) 動作信號連鎖控製消火栓泵。

（2）自動噴水滅火係統

臨(lin) 高壓自動噴淋係統正常情況下分別利用壓力開關(guan) 和氣壓罐來控製增壓泵。當發生火災時，濕式係統和幹式係統的閉鎖裝置融化脫落，水自動流出，水流指示器會(hui) 將信號傳(chuan) 回消防控製室，同時報警閥組上的壓力開關(guan) 動作直接連鎖啟動供水泵，並將反饋信號傳(chuan) 給消防控製室。在消防控製室同時接收到壓力開關(guan) 的反饋信號和探測器或者手動報警按鈕的報警信號時，同樣可以啟動供水泵。

2.防排煙係統設計

該工程根據需要為(wei) 作為(wei) 疏散通道的樓梯間及前室設置加壓送風口及加壓送風機。發生火災時，風機將室外的新鮮空氣送入樓梯間，為(wei) 逃生人員提供氧氣。同時，風機的運行為(wei) 樓道提供正壓環境，保證樓梯間防火門的密閉性，以防煙霧、有毒氣體(ti) 進入樓梯間，為(wei) 人員創造更好的逃生條件。還應配合加壓風機在適當部位設置壓力傳(chuan) 感器，用於(yu) 實時監測樓梯間或前室的風壓，並將數據傳(chuan) 回消防控製室。當樓道及前室的正壓過大時，防火門緊閉，會(hui) 導致逃生人員無法將門推開而貽誤逃生機會(hui) 。所以當檢測到壓力過高時，消防控製室聯動觸發樓頂加壓風機上的旁通閥泄壓。

發生火災時，同一防煙分區的兩(liang) 個(ge) 獨立火災探測器發出報警信號，排煙、排煙窗或者排煙閥開啟聯動觸發信號，再由排煙口、排煙窗或者排煙閥開啟動作信號，聯動觸發信號控製排煙風機的啟動，在消防控製室裏的手動控製盤也可以直接控製排煙風機的啟停。

當排煙溫度達到排煙閥溫度上限時，熔絲(si) 熔斷，自動關(guan) 閉排煙閥，並連鎖關(guan) 閉對應排煙風機，防止過熱煙塵入侵到其他防煙分區內(nei) 。

3.防火卷簾門設計

防火卷簾主要集中在地下車庫，包含防火分隔的防火卷簾和兼一定疏散作用的防火卷簾。疏散通道上的防火卷簾采用兩(liang) 次控製下落方式，感煙探測器控製下落距地1.8m處停止。當感溫探測器報警，聯動控製防火卷簾下落到底，並分別將報警及動作信號送至消防控製室；采用兩(liang) 次控製下落的作用是便於(yu) 火災初期時人員疏散。用作防火分隔的防火卷簾在火災探測器報警後一次下落到底。

4.電梯控製係統

大樓內(nei) 設置有多部客梯和消防電梯。當發生火災時，由於(yu) 火災自動報警係統的聯動模塊發出指令，不管客梯處於(yu) 任何狀態，電梯按鈕失去控製作用，全部客梯回到首層，供人員疏散。人員疏散後自動切斷客梯電源，同時反信給消防控製室。消防電梯降到首層後，供消防人員使用。

5.消防專(zhuan) 用電話係統

該係統為(wei) 高層建築內(nei) 部發生火災時設立的獨立通訊係統，不與(yu) 其他係統合用。係統中主叫與(yu) 被叫用戶間為(wei) 直接呼叫應答，沒有中間轉接通話。在送風、排風機房，消防泵房、氣體(ti) 滅火控製室、高低壓配電室、電梯機房及消防保衛值班室均設有固定式消防專(zhuan) 用電話。主要疏散通道上和出入口有和手動報警按鈕合用的電話插孔，隨時可與(yu) 消防控製室直接通話。在消防控製室設有對外直撥的119電話。

四、結語

高層建築消防電氣設計關(guan) 係到整個(ge) 房屋的消防安全，與(yu) 人們(men) 的生命財產(chan) 安全息息相關(guan) 。加強建築消防係統的建設，遵循消防電氣設計的基本原則，提升建築消防功能的自動化和智能化，降低火災發生率，將火災消滅於(yu) 萌芽狀態中。
